Tuyauterie de piscine – la colonne vertébrale invisible de votre piscine
🕐 8 Minutes
Une tuyauterie bien pensée et correctement installée constitue la condition essentielle pour garantir le bon fonctionnement d’une piscine et une eau propre. Une pose soignée facilite également les inspections et les travaux de maintenance en permettant un accès plus simple aux différents composants du bassin. Mais comment raccorder et poser les tuyaux correctement et proprement ?
Vous trouverez ici des informations importantes et des conseils utiles sur la tuyauterie de piscine, à prendre en compte lors de la planification de votre bassin.
Pourquoi une tuyauterie de piscine optimale est importante
La tuyauterie d’une piscine est un réseau de tuyaux, de flexibles et de raccords qui remplit de nombreuses fonctions :
Assure une circulation et une filtration efficaces
L’installation d’un ou plusieurs skimmers dans le tiers supérieur de la piscine permet d’aspirer efficacement les dépôts à la surface. Pour créer un mouvement de l’eau dans la partie inférieure du bassin, les buses de refoulement sont généralement placées en face du skimmer.
Une tuyauterie optimisée garantit une circulation uniforme de l’eau, permettant ainsi une filtration et un nettoyage efficaces. L’eau de la piscine reste propre tout au long de la saison et n’a pas besoin d’être changée fréquemment. Cela permet une économie d’eau significative, surtout si l’on considère que plus d’un tiers des piscines individuelles en Allemagne contiennent plus de 5000 litres.1.
Améliore l’efficacité du chauffage et du système de filtration
Dans les piscines chauffées, une tuyauterie bien planifiée est particulièrement importante. Elle permet une distribution précise de l’eau chaude et, grâce à une bonne isolation, limite les pertes de chaleur, augmentant ainsi l’efficacité du chauffage de l’eau.
Une dimension adéquate des tuyaux améliore également l’efficacité du système de filtration. Avec un diamètre de tuyau approprié, le filtre à sable peut fonctionner sans effort supplémentaire, ce qui peut entraîner des économies d’énergie significatives. En général, un diamètre de 50 mm est utilisé pour la tuyauterie de piscine. Pour les grandes piscines, ou lorsque la distance entre la piscine, le filtre à sable et la pompe est importante, des tuyaux de 63 mm sont recommandés.
Permet une vidange facile
Une tuyauterie fonctionnelle facilite également la vidange de la piscine et sa mise hors gel pour l’hiver. Du point de vue de la protection de l’eau, certaines règles importantes doivent être respectées lors de la vidange.
Quelles sont les différentes types de tuyauterie de piscine ?
La tuyauterie d’une piscine peut varier en fonction du type et du design du bassin. En général, il existe deux principaux types de tuyauterie :
• Tuyauterie simple en surface avec des flexibles :
Une tuyauterie simple avec un tuyau de piscine est généralement utilisée pour les piscines hors sol. Ces tuyaux en plastique sont flexibles, faciles à déplacer et peuvent être positionnés librement pour transporter l’eau depuis la piscine vers le système de filtration et le filtre à sable, puis la renvoyer dans la piscine.
• Tuyauterie fixe, partiellement enterrée (avec tuyaux et raccords PVC) :
Pour une tuyauterie fixe, on utilise des matériaux PVC robustes, partiellement enterrés dans le sol. La tuyauterie enterrée permet une installation plus durable et solide. Divers raccords PVC sont utilisés pour connecter les tuyaux et assurer une circulation sûre de l’eau dans le système de la piscine.
Parmi les raccords les plus importants figurent les vannes, manchons, colliers de serrage, coudes, raccords coudés, inserts, clapets anti-retour et vidanges.
Le choix du type de tuyauterie dépend de plusieurs facteurs : la taille et la forme de la piscine, l’emplacement du filtre à sable, les réglementations locales et, bien sûr, le budget. Les deux systèmes de tuyauterie présentent des avantages et des inconvénients, que nous détaillerons ci-dessous.
À quoi ressemble une tuyauterie de piscine classique ?
Une tuyauterie classique se compose généralement de trois conduites principales, responsables d’une circulation efficace de l’eau dans la piscine :
• Conduite du skimmer vers le filtre :
Cette conduite transporte l’eau de surface collectée par le skimmer vers le système de filtration. Le skimmer élimine les feuilles, insectes et autres impuretés de la surface avant que l’eau ne passe par le filtre à sable.
• Conduite du filtre vers les buses de refoulement :
Une fois l’eau filtrée, elle est renvoyée dans la piscine via cette conduite. Les buses peuvent être placées du même côté que le skimmer ou en face, afin d’assurer une circulation optimale de l’eau.
• Conduite du fond du bassin vers le filtre :
Cette conduite aspire l’eau du fond de la piscine et la transporte vers le filtre, éliminant ainsi les particules et dépôts qui se sont accumulés au fond, pour une eau plus propre.
Pour les piscines à débordement, le principe est similaire : les buses de refoulement se trouvent souvent au fond du bassin et l’aspiration se fait via le caniveau de débordement. Un bac tampon est nécessaire pour permettre la circulation de l’eau.

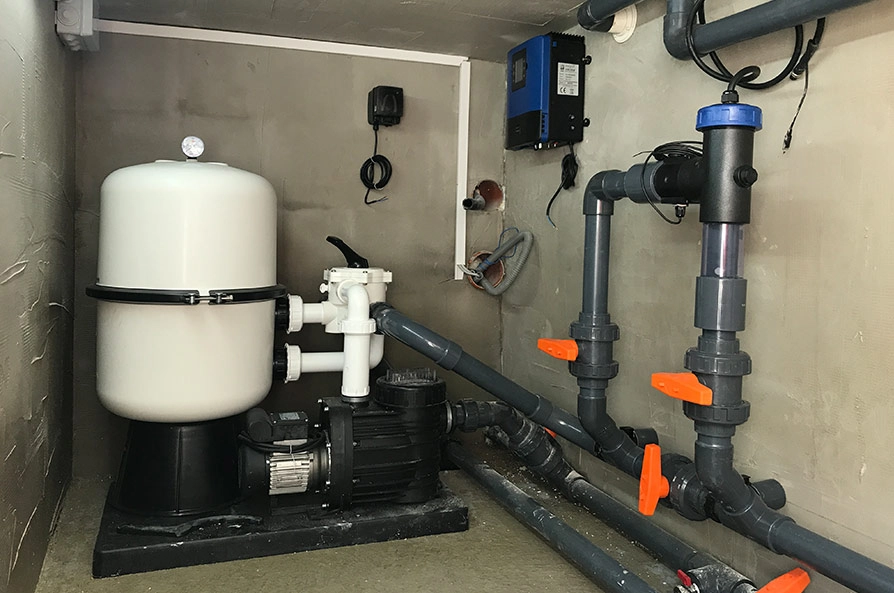

La position du filtre à sable et des autres équipements peut varier. Ils peuvent être installés dans une cuve filtrante à côté de la piscine ou en surface, notamment lorsque des pompes auto-amorçantes et plus puissantes permettent une plus grande distance entre la piscine et le système de filtration.
Pour des distances plus importantes, un diamètre de tuyau plus grand peut être nécessaire. En règle générale, un diamètre de 50 mm est utilisé pour les tuyaux de piscine. Pour les grandes piscines ou lorsque la distance entre la piscine, le filtre à sable et la pompe est importante, des tuyaux de 63 mm sont recommandés.
Bien que ce ne soit pas obligatoire, il est conseillé d’équiper toutes les conduites de vidanges pour pouvoir les vider complètement avant l’hiver et éviter les dommages dus au gel. Le schéma du puits de vidange illustre la position et le rôle des vidanges pour protéger la tuyauterie pendant l’hiver, permettant un entretien et une mise hors gel simplifiés.
Je ne veux pas de puits de vidange et je n’installerai pas de vidanges – que faire exactement ?
Si vous ne souhaitez pas installer de vidanges, il est essentiel de vous assurer que toute l’eau résiduelle dans les conduites d’aspiration et de refoulement puisse être entièrement évacuée avant l’hiver. Voici les solutions possibles :
• Aspiration ou vidange résiduelle avec un aspirateur eau et poussière :
Avant l’hivernage, il faut retirer toute l’eau restante dans les tuyaux. Un aspirateur eau et poussière peut être utilisé pour vider les conduites d’aspiration et de refoulement. Cela empêche l’eau résiduelle de geler et de provoquer d’éventuels dommages dus au gel.
• Pose des tuyaux avec une pente vers la piscine :
Si les tuyaux sont posés avec une légère pente vers la piscine, l’eau s’écoule naturellement dans le bassin. Lors de la pose, évitez les conduites en cul-de-sac, car elles peuvent retenir de l’eau et empêcher une vidange complète.
Ces mesures garantissent que votre système de tuyauterie est correctement préparé pour l’hiver et protégé contre le gel.
Que faire si mon équipement technique est à plus de 10 mètres de la piscine ?
Si votre installation technique se trouve à plus de 10 mètres du bassin, il n’est pas nécessaire que toutes les conduites aient un diamètre de 63 mm, que ce soit côté aspiration ou refoulement. Cependant, il est important de privilégier la conduite d’aspiration, car elle est cruciale pour une circulation efficace de l’eau.
Une conduite d’aspiration de 63 mm est particulièrement avantageuse sur de longues distances, car elle améliore l’effet d’aspiration et la circulation de l’eau. Un diamètre plus large réduit la résistance à l’écoulement, diminue la consommation d’énergie de la pompe et optimise les performances de celle-ci.
Pour la conduite de refoulement, des tuyaux de 50 mm suffisent généralement pour ramener l’eau filtrée vers la piscine. Toutefois, un diamètre plus important peut être envisagé pour améliorer le débit, surtout sur de longues distances.
L’utilisation de tuyaux de 63 mm, surtout côté aspiration, est une bonne pratique pour les longues distances, car elle assure une circulation de l’eau plus efficace et de meilleures performances de l’équipement de la piscine.
Quelles sont les différentes options pour la tuyauterie de piscine ?
Selon le type de piscine, la durabilité souhaitée et la méthode de pose, différentes solutions de tuyauterie sont possibles :
Tuyau de piscine pour pose en surface
Pour les piscines hors sol et les piscines en acier avec cuve technique, on utilise souvent le classique tuyau de piscine de 32 ou 38 mm de diamètre. Ce tuyau flexible et rainuré est facile à manipuler et se fixe avec des colliers de serrage et du ruban téflon.
Pour une installation en surface sur des piscines temporaires pendant les mois d’été, ce type de tuyau suffit amplement. Comme les rainures peuvent accumuler de la glace en hiver, il est conseillé de démonter complètement le tuyau et de le stocker à l’abri du gel.
PoolFlex – quand la flexibilité est nécessaire
PoolFlex ou tuyau flexible en PVC est une solution de tuyauterie flexible polyvalente. Ce matériau convient particulièrement aux longs trajets, aux courbes et aux installations irrégulières. Il est stable et robuste, garantissant une utilisation sur le long terme.
Un inconvénient du PoolFlex est que, par rapport aux tuyaux et raccords PVC rigides, il résiste moins à la pression. Il est donc recommandé de le poser dans un tuyau de protection (conduit vide) ou dans un lit de sable pour le protéger parfaitement.
Tuyaux PVC pour une installation stable et durable
Pour les piscines enterrées comme les piscines en polystyrène ou les installations souterraines, l’utilisation de tuyaux rigides en PVC est recommandée. Les tuyaux PVC conviennent particulièrement aux longues distances vers la cuve technique (plus de 10 mètres) et offrent une solution fiable pour des installations durables. Contrairement aux tuyaux souples, le PVC massif, généralement de 50 ou 63 mm de diamètre, est résistant à la pression (jusqu’à 10 bar) et peut être enterré.
La pose de tuyaux PVC dans le sol présente de nombreux avantages. Ils peuvent être posés directement dans la terre ou dans un lit de sable. Il faut veiller à ce que les tuyaux soient soit enterrés à une profondeur hors gel, soit équipés de vidanges pour éviter les dommages dus au gel.
Conclusion : Pas besoin d’être un professionnel pour la tuyauterie de piscine !
Même en tant que débutant, vous pouvez assurer une tuyauterie de piscine fiable ! Pour éviter les problèmes tels que des tuyaux éclaboussant ou des raccords qui fuient, le choix des bons tuyaux et raccords est crucial.
Notre gamme propose un large choix d’éléments de connexion : tuyaux PVC, raccords filetés, colliers de serrage, grilles de sécurité et raccords vissés. Avec ces équipements, vous pouvez installer une tuyauterie propre et sûre et profiter pleinement de votre piscine sans souci.
