➔ Piscine en polystyrène KIT DE BASE : tuyauterie et technique
🕐 5 Minutes
Matériel de tuyauterie nécessaire
Tuyauterie de base : Nos kits de tuyauterie conviennent aux piscines jusqu’à 900 x 400 cm, en supposant que la technique de filtration soit installée dans un local technique encastré près de la piscine. Pour cela, choisissez l’article SW12178 – kit de tuyauterie pour piscines en polystyrène.
Matériel de tuyauterie supplémentaire : Si vous souhaitez installer votre filtration à un autre endroit, par exemple plus loin de la piscine ou au-dessus du niveau de l’eau, du matériel supplémentaire sera nécessaire. Consultez nos indications dans les chapitres suivants.
Kit de dérivation (Bypass) : Pour intégrer des doseurs, des pompes à chaleur ou des lampes UV, vous aurez besoin d’un kit de dérivation par appareil, à intégrer dans la tuyauterie. Vous souhaitez raccorder le kit de dérivation à une tuyauterie de 63 mm ? Nous recommandons le kit d’adaptation correspondant. Notez que les pompes à chaleur et panneaux solaires ne doivent pas être installés directement sur la tuyauterie ; vous aurez besoin de matériel supplémentaire pour relier la tuyauterie à l’emplacement de ces équipements.
Accessoires nécessaires : définir l’emplacement et la puissance de la filtration
Nous allons répondre aux questions suivantes :
- Où installer la filtration ?
- Quelle filtration (débit/volume) convient à mon projet ?
- Quel matériel de tuyauterie est nécessaire ?
La filtration est généralement installée dans le local technique encastré près de la piscine (valeurs indicatives)
- 20 m³ à max. 40 m³ d’eau = pompe de 8 m³ avec filtre de 400 mm
- 35 m³ à max. 60 m³ d’eau = pompe de 12 m³ avec filtre de 500 mm
- 50 m³ à max. 90 m³ d’eau = pompe de 14 m³ avec filtre de 600 mm
Situation 1 : Filtration à distance du bassin, sans différence de hauteur significative (valeurs indicatives)
- Jusqu’à 5 m de distance supplémentaire : pas de modification de la puissance de la pompe.
- 5 à 10 m de distance supplémentaire : environ 2 m³/h de puissance supplémentaire nécessaires.
- 10 à 15 m de distance supplémentaire : environ 4 m³/h de puissance supplémentaire nécessaires.
- Recommandation : ne pas dépasser une distance maximale de 15 m entre le bassin et la filtration.
- Recommandation : pour les grandes piscines et longues distances, utiliser i-star Efficiency pour un réglage adapté.
- Recommandation : pour la tuyauterie de cette distance, éviter les coudes à 90° afin de ne pas réduire le débit. Préférez des coudes arrondis ou l’utilisation de tuyaux flexibles.
- Utilisez l’article « Manchon long », avec au moins 2 manchons par conduite pour relier les tuyaux flexibles.
Situation 2 : Filtration installée au-dessus du niveau de l’eau (valeurs indicatives)
- Maximum 2 m au-dessus de la surface de l’eau selon le fabricant – nous recommandons de ne pas dépasser 1 m, afin de limiter la perte de performance.
- Puissance de pompe recommandée : une dimension supérieure à celle indiquée (environ 2-3 m³/h supplémentaires pour 8 m de colonne d’eau).
- Accessoires supplémentaires nécessaires : 2 clapets anti-retour (recommandés pour la bonde de fond et le skimmer) ou 1 vanne à siège incliné pour un meilleur débit si les deux conduites d’aspiration sont réunies par un T.
- Lors de la mise en service initiale, la pompe et les conduites doivent être remplies d’eau jusqu’aux clapets anti-retour. Pour éviter le fonctionnement à sec de la pompe avant que l’eau ne soit aspirée, il est recommandé d’installer optionnellement un T spécial avec connexion Gardena.
- Astuce : pour les électrolyseur de sel, la ventilation du filtre doit être placée au-dessus de la cellule d’électrolyseur de sel.
Situation 3 : La filtration est installée près de la piscine et doit pomper l’eau vers un équipement situé en hauteur (par exemple, pompe à chaleur ou panneau solaire sur le toit d’un garage)
- Les pompes/filtrations ont une capacité de pompage limitée (voir les courbes de performance des pompes).
- Plus l’eau doit être pompée en hauteur, plus le débit de circulation dans la piscine diminue.
- Jusqu’à 2 m de différence de hauteur : pas de modification nécessaire.
- Au-delà : pour chaque 3 m de hauteur supplémentaire, il est recommandé d’augmenter la puissance de 2 m³/h.
- Respectez la hauteur maximale de refoulement de la pompe (voir les courbes de performance).
Si la technique de piscine est installée à plus de 15 m (jusqu’à 25 m) du skimmer, consultez les recommandations du chapitre suivant.
Accessoires nécessaires : tuyauterie pour une filtration située à plus de 15 m et jusqu’à 25 m du skimmer
Si votre filtration est installée à plus de 15 m et jusqu’à 25 m du skimmer, nous recommandons une tuyauterie de Ø 63 mm au lieu de Ø 50 mm. Alternativement, il est également possible de :
- Utiliser une tuyauterie individuelle pour chaque conduite (par exemple 2 conduites pour les skimmers, 2 conduites pour les buses, 1 conduite pour le drain de fond) et un diamètre plus grand (63 mm) dans le local technique, surtout côté aspiration.
- Filtrations supplémentaires.

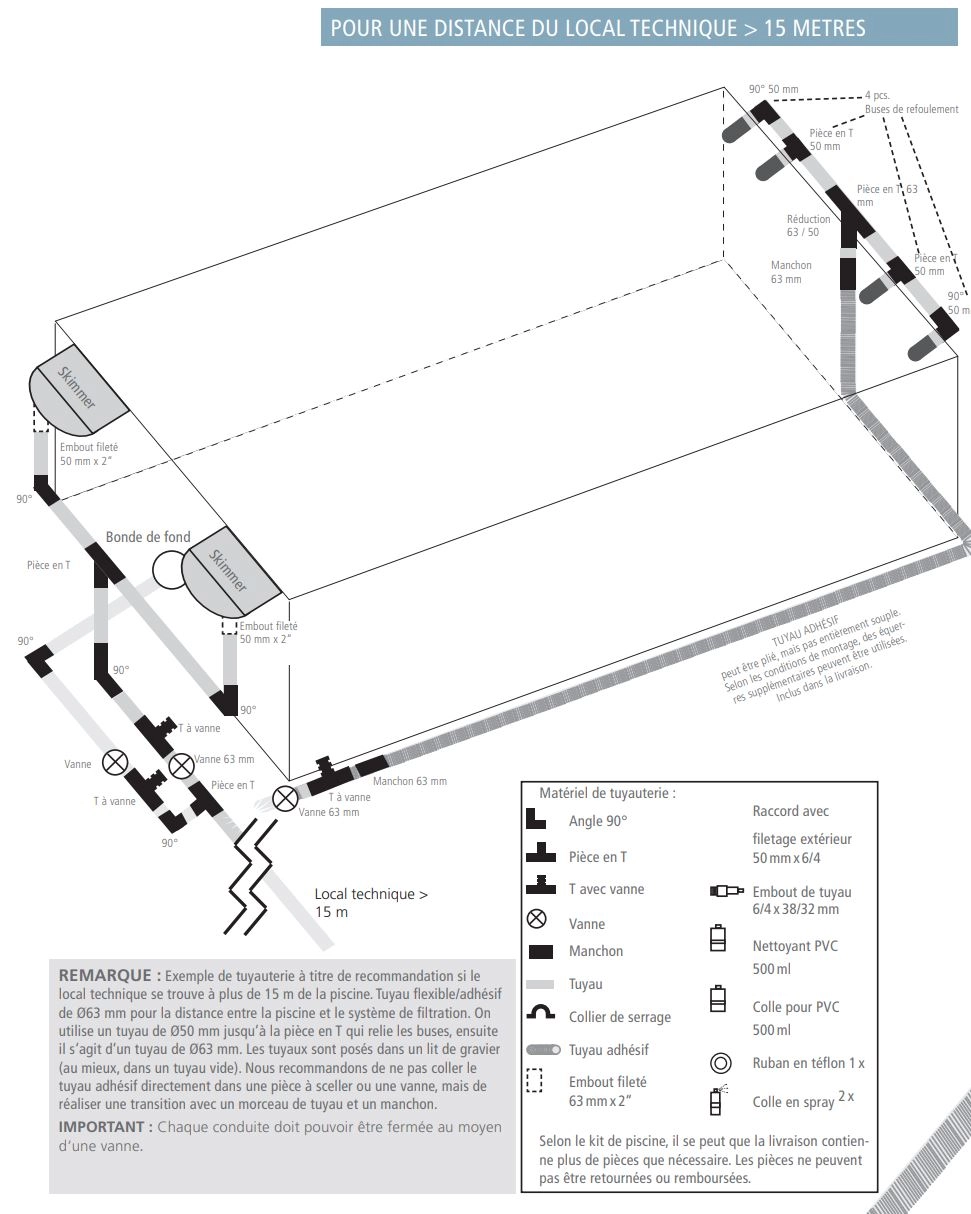

Notre recommandation est d’utiliser globalement un diamètre de tuyauterie plus important de 63 mm. La filtration adaptée peut être choisie dans la sélection du chapitre 7 ci-dessus. Les articles correspondants pour la tuyauterie supplémentaire se trouvent ci-dessous. À titre d’aide, un schéma pour la tuyauterie Ø 63 mm est fourni.
